厂家直销BR系列不锈钢板式换热器价格优惠

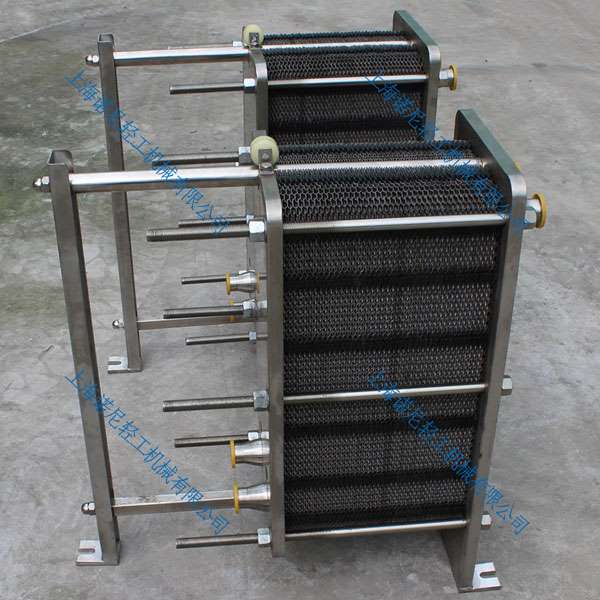

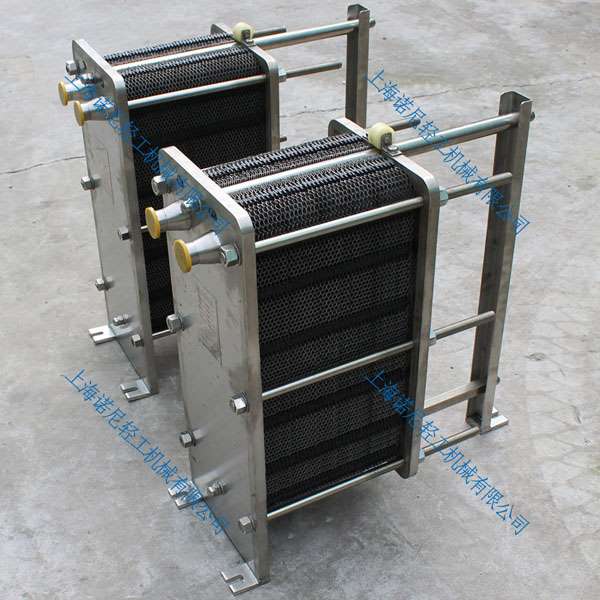

厂家直销BR系列不锈钢板式换热器价格优惠图片

所属目录:杀菌设备

搜索关键字:厂家直销BR系列不锈钢板式换热器价格优惠

信息简介:厂家直销BR系列不锈钢板式换热器价格优惠

详细信息:
“厂家直销BR系列不锈钢板式换热器价格优惠”参数说明
认证: 9001 传热面的形状: 板式
结构材料: 金属材料 使用目的: 换热器
作用原理: 间壁式换热器 型号: BR-0.1-5
规格: 5平方 商标: 诺尼
包装: 木箱 产量: 1000
“厂家直销BR系列不锈钢板式换热器价格优惠”详细介绍



板式换热器
是液对液、液对汽进行热交换的一种新型、高效、节能的换热设备。具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业,是加热、冷却、热回收、快速灭菌等用途的优良设备。
型??? 号 BR0.05 BR0.1 BR0.2 BR0.3
单片换热面积㎡ 0.05 0.1 0.22 0.3
板片尺寸mm 500×168 600×250 970×330 1018×390
板片厚度mm 0.8 0.8 0.8 0.6
角孔直径mm 38 60 75 87
接管直径mm 28 38 46 100
波纹形状 人字形波纹
波纹间距mm 10 12 12 12
平均板间距mm 3.8 4.2 4.2 4.2
可组换热面积㎡ 0.5-5 4-10 10-38 15-60
最大承压Mpa 0.4-2
最高工作温度℃ 一般要求:120~160℃,特殊要求可达250℃
传热系数W/m2℃

板式换热器: BR0.2 型 ▲整机参数: ▲ 板片主要技术参数:
单机最大组装面积 30?? m2
单片有效换热面积 0.2?? m2
单机最大处理量 100? m3/h 外形尺寸(长×宽) 925×274? mm
最高工作压力 1.6? Mpa 波纹形状 纵向人字波
最高工作温度 180? ℃ 波纹深度 3.2? mm
接管管径 DN80 mm 角孔直径 75? mm
单机最大自重 420? kg 当量直径 6.4? mm


流动形式 单边流


传热系数(水-水) W/m2·k


板片中心距尺寸 800×150? mm


板片厚度 0.6? mm
▲???? 特点:BR0.2 型板式换热器是一种新型节能的换热设备。具有传热效率高、结构紧凑,操作简单,清洗、拆装、维修方便,容易改变换热面积或流程组合等优点。
▲???? 板片:板片波纹为纵向人字波,传热效率高,承压能力好,由于采用纵向形式,因此压降较小。
▲???? 板片材料:不锈耐酸钢SUS304 、304L 、321 、316 、316L 等,纯钛TAI 等其它合金。
▲???? 密封垫材料:丁晴橡胶NBR 、三元乙丙EPDM 、氟橡胶TP 、F26 型氟橡胶FPM
▲???? 应用场合:适用于中等流量液- 液交换及一般气液、冷凝等场合,适应性强。在化工、石油化工、食品、轻工、医药、机械、城镇供热、船舶、冶金、矿山、动力等工业部门、用以满足加热、冷却、冷凝以及热回收等各种工艺要求。
BR0.3 型
▲整机参数: ▲ 板片主要技术参数:
单机最大组装面积 60?? m2
单片有效换热面积 0.3?? m2
单机最大处理量 170? m3/h 外形尺寸(长×宽) 1018×390? mm
最高工作压力 1.6? Mpa 波纹形状 人字波
最高工作温度 180? ℃ 波纹深度 4? mm
接管管径 DN100 mm 当量直径 8? mm
单机最大自重 1550? kg 流动形式 单边流


传热系数(水-水) W/m2·k


板片中心距尺寸 840×225? mm


板片厚度 0.6? mm
▲???? 特点:BR0.3 型板式换热器是一种新型节能的换热设备。具有传热效率高、结构紧凑,处理量大,操作简单,清洗、拆装、维修方便,容易改变换热面积或流程组合等优点。采用搭扣式密封形式,更方便清洗,防止了胶水对板片的腐蚀。
▲???? 板片:板片波纹为单人字波结构,这种结构强化了介质通过时的湍流状况,故传热效率高,承压能力好。
▲???? 板片材料:不锈耐酸钢SUS304 、304L 、321 、316 、316L 等,纯钛TAI 等其它合金。
▲???? 密封垫材料:丁晴橡胶NBR 、三元乙丙EPDM 、氟橡胶TP 、F26 型氟橡胶FPM
▲???? 应用场合:适用于中等流量液- 液交换及一般气液、冷凝等场合,适应性强。在化工、石油化工、食品、轻工、医药、机械、城镇供热、船舶、冶金、矿山、动力等工业部门、用以满足加热、冷却、冷凝以及热回收等各种工艺要求。
BR0.4 型
▲整机参数: ▲ 板片主要技术参数:
单机最大组装面积 90?? m2
单片有效换热面积 0.43?? m2
单机最大处理量 170? m3/h 外形尺寸(长×宽) 1242×486 mm
最高工作压力 1.6? Mpa 波纹形状 人字波(大、小角)
最高工作温度 180? ℃ 波纹深度 5? mm
接管管径 DN100 mm 当量直径 10? mm
单机最大自重 1350? kg 流动形式 单边流


传热系数(水-水) W/m2·k


板片中心距尺寸 1046×292? mm


板片厚度 0.6? mm

BR0.8 型
▲整机参数: ▲ 板片主要技术参数:
单机最大组装面积 380?? m2
单片有效换热面积 0.8?? m2
单机最大处理量 400? m3/h 外形尺寸(长×宽) 1553×587 mm
最高工作压力 1.6? Mpa 波纹形状 水平平直波纹
最高工作温度 180? ℃ 波纹深度 2.5? mm
接管管径 DN150 mm 当量直径 5? mm
单机最大自重 3900? kg
